Membaca Data Sensor DHT22 Dengan Arduino Ethernet Web Server

            Arduino Ethernet shiled adalah modul yang menghubungkan arduino ke internet. Ethernet Shield menggunakan Ethernet chip wiznet W5100 menyediakan jaringan (IP) baik untuk TCP maupun UDP dengan menggunakan koneksi standar RJ-45.

            TCP (Transmission Control Protocol) merupakan standard komunikasi data internet. TCP handal dalam komunikasi dengan urutan pesan yang rapi. Sehingga memberikan jaminan pesan terkirim ke penerima. Contoh : Http ,Https, Smtp, POP3, Telnet dll.

            UDP(User Datagram Protocol) merupakan komunikasi yang mementingkan kecepatan data tanpa koneksi antar host dalam suatu jaringan. Contoh Audio Streaming dan video streaming.

            Pada tutorial kali ini Arduino akan membaca input dari sensor DHT22 yang akan mengukur kelembapan dan temperature. Arduino akan dihubungkan dengan Modul Ethernet Shiled agar arduino dapat mengirim data ke komputer melalui kabel Ethernet dan dapat di lihat pada web browser.

Langsung saja rangkai projek sesuai dengan yang di bawah ini :


Sebelum memulai pengujian, maka di perlukan pengaturan ip address komputer agar Ethernet Shield arduino dapat terhubung. Berikut langkah-langkahnya :

-Buka control panel, pilih network and internet.


-Pilih network and sharing center.




-klik Ethernet lalu klik propertis

-lalu klik TCP/IPv4

-pilih use the following IP address

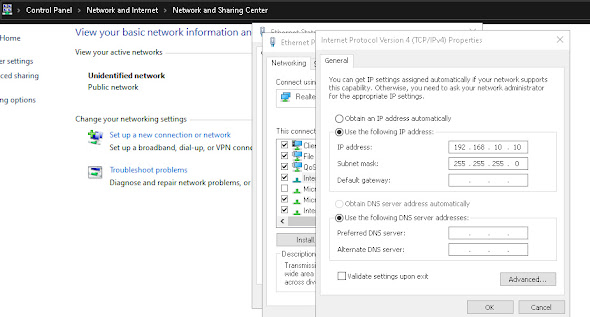

-lalu setting IP address sesuai dengan yang di bawah ini




-Setelah itu upload program sesuai dengan yang di bawah ini.

#include "DHT.h"
#define DHTPIN 7
#define DHTTYPE DHT22

DHT dht(DHTPIN, DHTTYPE);

#include <SPI.h>
#include <Ethernet.h>

byte mac[] = {
  0x90, 0xA2, 0xDA, 0x00, 0x23, 0x36
};
IPAddress ip(192,168,10,11);

EthernetServer server(80);

void setup() {

  Serial.begin(9600);
  while (!Serial){
    ;
  }

  dht.begin();

  Ethernet.begin(mac, ip);
  server.begin();
  Serial.print("server is at ");
  Serial.println(Ethernet.localIP());
}



void loop() {
float h = dht.readHumidity();
float t = dht.readTemperature();

if (isnan(t) || isnan(h)){
 Serial.println("Failed to read from DHT");}
 else{
 Serial.print("humidity:  ");
 Serial.print(h);
 Serial.print(" %\t");
 Serial.print("Temperature: ");
 Serial.print(t);
 Serial.println(" *C");
 }

  // listen for incoming clients
  EthernetClient client = server.available();// inisialisasi client
  if (client) { // jika ada data yang masuk ke client
    Serial.println("new client");
    // an http request ends with a blank line
    boolean currentLineIsBlank = true;
    while (client.connected()) {
      if (client.available()) {
        char c = client.read(); // client akan membaca data server
        Serial.write(c); //menuliskan data c di server
        // if you've gotten to the end of the line (received a newline
        // character) and the line is blank, the http request has ended,
        // so you can send a reply
        if (c == '\n' && currentLineIsBlank) {
          // send a standard http response header
          client.println("HTTP/1.1 200 OK");
          client.println("Content-Type: text/html");
          client.println("Connection: close");  // the connection will be closed after completion of the response
          client.println("Refresh: 5");  // refresh the page automatically every 5 sec

          client.println();
          client.println("<!DOCTYPE HTML>");
          client.println("<html>");//pembuka program
          client.println("<H2>");//heading
          client.print("Humidity: ");
          client.println("</H2>");//penutup heading
          client.println("<p />");//enter
          client.println("<H1>");
          client.print(h);
          client.print("  %\t");
          client.println("</H1>");

          client.println("<p />");// enter
          client.println("<H2>");// pembuka utk menuliskan data
          client.print("Temperature: ");
          client.println("</H2>");// penutup
          client.println("<H1>");
          client.print(t);
          client.println("  &#176;");//kode derajad
          client.print("C");
          client.println("</H1>");

          client.println("<html>");//penutup program
          break;

        }
        if (c == '\n') {
          // you're starting a new line
          currentLineIsBlank = true;
        } else if (c != '\r') {
          // you've gotten a character on the current line
          currentLineIsBlank = false;
        }
      }
    }
    // give the web browser time to receive the data
    delay(1);
    // close the connection:
    client.stop();
    Serial.println("client disconnected");
  }
  delay(5000);
}

Lalu copy paste IP Adress sesuai dengan yang tertera di serial monitor.

Dan masukan pada web browser.

Hasilya dapat di lihat seperti di bawah ini.

            Sekian terimakasih semoga bermanfaat dan selamat mencoba.
